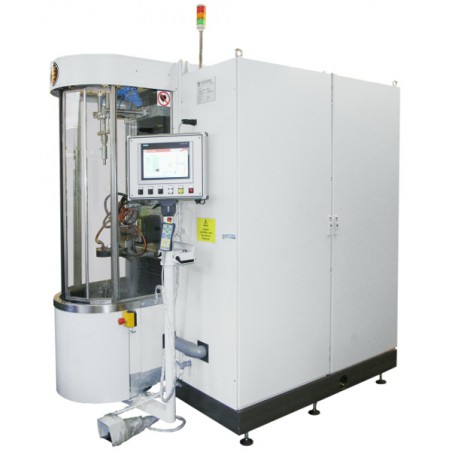

Dikey Sertleştirme Makinesi VHM-H-NRT

Dikey sertleştirme makineleri, esas olarak çok çeşitli parçaların sertleştirilmesi gereken sertleştirme atölyelerinde kullanılır.

Tetronic'in yüksek frekanslı endüksiyonlu ısıtma teknolojisi, sık eşleştirme ayarlamalarına ihtiyaç duymadan tek bir dönüştürücü ile geniş bir frekans aralığını kapsamayı mümkün kılar, bu nedenle çoğu durumda kullanıcının sertleştirilecek parçayı değiştirmesi durumunda yalnızca indüktörleri değiştirmesi gerekir.

İndüktör ve söndürme için hızlı bağlantı sistemi, bir parçadan diğerine hızlı geçiş süresi sağlar. Sertleştirme makinesinin kontrolü Profinet kullanılarak en yeni Siemens PLC ve Servo teknolojisi ile gerçekleştirilmektedir.

Operatör paneli, operatöre çok yönlü bir görünüm ve kullanımı kolay bir arayüz sunan 12” genişliğinde bir Siemens dokunmatik ekrandır. Profinet iletişim teknolojisinin kullanımının, güçlendirme programlarının saklanabileceği, düzenlenebileceği veya tüm sürecin izlenebileceği ve tüm önemli verilerin arşivlenebileceği uzak bir PC'ye kolay bağlantı gibi çeşitli avantajları vardır.

Bu şekilde sonsuz sayıda sertleştirme programı saklanabilir. Makinenin programlanması için kullanımı ve anlaşılması kolay bir programlama dili (G-code benzeri) geliştirilmiş olup, programlar operatör panelinden veya PC'den düzenlenebilmektedir.

Sertleştirme kalitesini etkileyen tüm teknolojik büyüklükler PLC tarafından kontrol edilir, ısıtma gücü, frekans, söndürme sıcaklığı, soğutma suyu sıcaklığı kontrol edilirken söndürme akışı görüntülenir ve manuel olarak ayarlanabilir ve tüm sıcaklıklar izlenir ve görüntülenir.

• Dönüştürücüler için IGBT veya MOSFET/SiC teknolojisi, frekans aralığı 10kHz-1MHz
• Dikey konumlandırma için yüksek hızlı ve yüksek hassasiyetli servo sistemi
• Programlanabilir dönme hızı
• Sertleştirme alanı için otomatik kapılar
• Söndürme sıvısı ve konvertör soğutması için sıcaklık kontrolü
• Programlaması kolay, program doğrulaması için derleyici. Basit talimatlar kullanarak çok esnek programlama (G Koduna benzer)
• Manuel ve otomatik çalışma modu, dokunmatik panelden veya elde tutulan uzaktan kumandadan her uygulama elemanı için ayrı komutlar
• Veri kaydı, görselleştirme, program düzenleme vb. için harici PC'ye Ethernet tabanlı bağlantı.
• Enerji, su verme sıcaklığı, su verme akış hızı, frekans ve güce dayalı olarak sertleştirilmiş parçaların kalite izlemesi
