PRNI Negra Sio-2 Siyah Stoneware Vakum Çamuru - 12.5 Kg Sio-2

PRNI Negra Sio-2 Siyah Stoneware Vakum Çamuru - 12.5 Kg

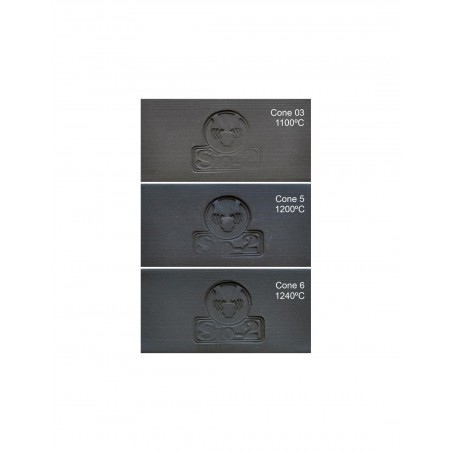

%40 0-0.2mm şamot içeriğine sahip siyah stoneware çamurdur. %40'lık şamot içeriği, kurutma ve pişirme sırasında mükemmel bir mukavemet sağlar. Sofra takımları, ince detaylara sahip pürüzsüz ürünler ve sanatsal seramikler için formüle edilmiştir. Oksitleyici atmosferde yoğun siyah ateş rengi, indirgeyici atmosferde mavinin tonlarında metalik efektler elde edilir.

Sır Kullanım Önerileri;

Kabarcıklanma veya renk değişiklikleri gibi beklenmeyen reaksiyonları önlemek için çinko içermeyen (Zn içermeyen) sırlar kullanın. Mayco SW-004 kullabilirsiniz. Orta-Yüksek termal genleşme katsayısına (25-300ºC) > 60x10^-7ºC^-1 sahip sırlar kullanılmalıdır.

Reaksiyona girebilen diğer elementler zirkonyum (Zr) ve kalaydır (Sn). Düşük genleşme katsayılı (25-300ºC) < 60x10^-7ºC^-1 sırları kullanmayın. Yüksek sıcaklıkta pişirilen PRNI çamuru, 100 ila 200°C aralığında yüksek bir termal genleşme katsayısına sahiptir; bu sır ile bisküvi arasında, özellikle tek tarafı sırlanmış ürünlerde gerilimlere sebep olur, buda fırında soğuma sırasında kırılmalara neden olabilir. Sonrasında içine sıcak su doldurduğunuz bardakta bile bu sorunu yaşayabilirsiniz. Bu sebeple düşük genleşme kasayılı sırlar kullanılmamalıdır.

* YÜKSEK DERECE VAKUMLU STONEWARE ÇAMURUDUR.

* SİYAH RENKTEDİR.

* 1 PAKETİNDE 12.5 KG VARDIR.

* %40 ŞAMOTLUDUR. ŞAMOT TANECİK BOYUTU 0-0.2 MM'DİR.

* TORNAYA VE ELLE ŞEKİLLENDİRMEYE UYGUNDUR.

* BİSKÜVİ PİŞİRME SICAKLIĞI: 1000°C'DİR. CONE 06

* SIR PİŞİRME SICAKLIK ARALIĞI: 1200-1240°C'DİR. CONE 5-6

* SU İÇERİĞİ: %21

* PLASTİSİTE: 22

* KURUMA KÜÇÜLMESİ: %7

* PİŞME KÜÇÜLMESİ (1240ºC): %7,1

* GÖZENEKLİLİK (1240ºC'DE SU EMME): %1,3

* KURU EĞİLME MUKAVEMETİ: 4,6 N/mm2

* PİŞMİŞ EĞİLME MUKAVEMETİ (1240ºC): 33,3 N/mm2

* TERMAL GENLEŞME KATSAYISI (25-500ºC): 51,1x10^-7ºC^-1
