PRNF Siyah Sio-2 Şamotlu Stoneware Vakum Çamuru - 12.5 Kg Sio-2

PRNF Siyah Sio-2 Şamotlu Stoneware Vakum Çamuru - 12.5 Kg

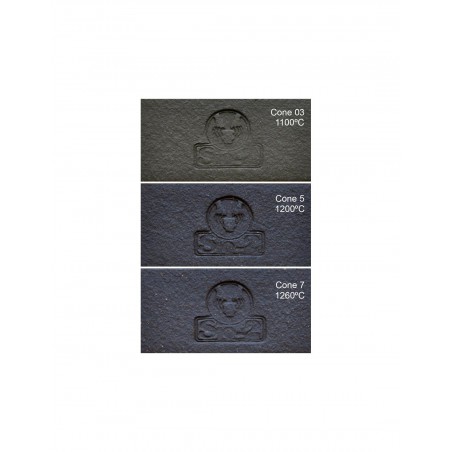

%40 ince şamotlu 0-0,5 mm (35 Mesh'e kadar) siyah stoneware heykel çamurudur. Sanatsal seramikler için formüle edilmiştir, heykel için idealdir. Yüksek şamot içeriği, güzel bir dokulu yüzey ve kurutma ve pişirme sırasında mükemmel bir davranış sağlar. Oksitleyici atmosferde güzel ve yoğun siyah ateş rengi, PRN serisinden çok özeldir ve ideal bir sanatsal ifade aracı haline gelir. İndirgeyici atmosferde mavinin tonlarında metalik efektler elde edilir. Ekstrüde gövdede (nemli formda) mevcuttur.

Sırlarla kullanım önerileri
Kabarcıklanma veya renk değişiklikleri gibi beklenmeyen reaksiyonları önlemek için çinko içermeyen (Zn içermeyen) sırlar kullanın. Reaksiyona girebilen diğer elementler zirkonyum (Zr) ve kalaydır (Sn).

Düşük termal genleşme katsayılı (a25-300ºC <60x10-7ºC-1) sırları kullanmayın. Yüksek sıcaklıkta pişirilen PRN kili, 100 ila 200ºC aralığında yüksek bir termal genleşme katsayısına sahiptir; bu, sır ile destek arasında, özellikle tek tarafı sırlanmış parçalarda gerilimlere neden olur ve bu da fırında soğuma sırasında kırılmaya neden olabilir. hatta daha sonra (örneğin içine sıcak su doldururken). Orta-yüksek termal genleşme katsayısına (a25-300ºC >60x10-7ºC-1) sahip sırlar kullanmalısınız.

* SİYAH YÜKSEK DERECE VAKUMLU STONEWARE ÇAMURUDUR.

* İNDİRGEYİCİ ATMOSFERDE MAVİ TONLARINDA METALİK EFEKTLİ

* 1 PAKETİNDE 12.5 KG VARDIR.

* %40 ŞAMOTLUDUR. ŞAMOT TANECİK BOYUTU 0-0,5 MM'DİR.

* TORNA VE MODELLEMEYE UYGUNDUR.

* BİSKÜVİ PİŞİRME SICAKLIĞI: 1000°C'DİR. CONE 06

* SIR PİŞİRME SICAKLIK ARALIĞI: 1200-1260 °C'DİR. CONE 5-7

* SU İÇERİĞİ: %21

* PLASTİSİTE: 22

* KURUMA KÜÇÜLMESİ: %7

* PİŞME KÜÇÜLMESİ (1300ºC): %4,5

* GÖZENEKLİLİK (1300ºC'DE SU EMME): %9,4

* KURU EĞİLME MUKAVEMETİ: 2 N/mm2

* PİŞMİŞ EĞİLME MUKAVEMETİ (1300ºC): 27,5 N/mm2

* TERMAL GENLEŞME KATSAYISI (25-500ºC): 55,8x10^-7ºC^-1
